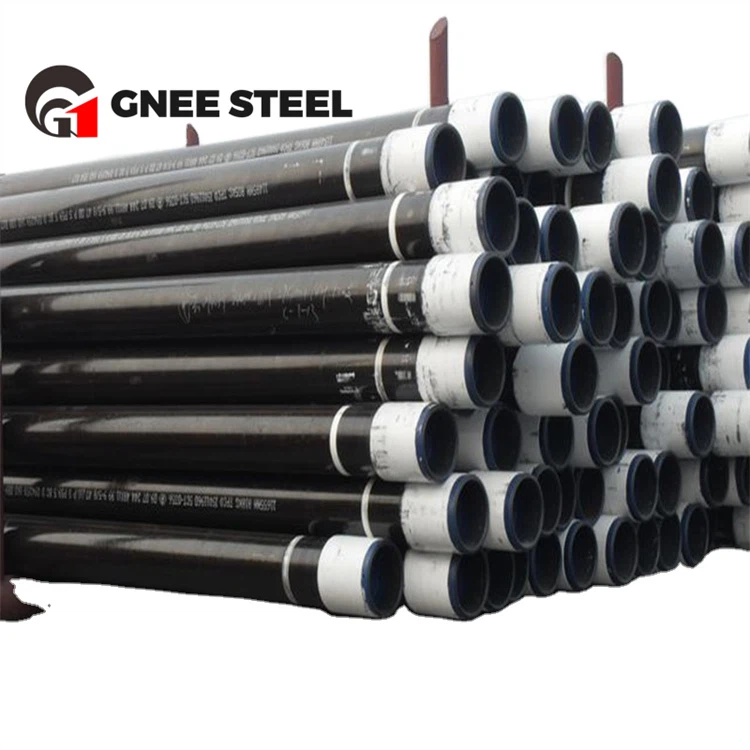

API 5CT J55 putki

API 5CT J55 -putki: tekninen opas (perustuu API Spec 5CT:n uusimpaan versioon)

J55 kuuluu API 5CT -luokituksen ryhmän 1 hiiliteräslajeihin, samoin kuin H40, K55,N80ja P110 (PSL-tasosta riippuen).

Arvosanan merkitys: "55" tarkoittaa 55 ksi:n (379 MPa) nimellistä minimimyötölujuutta.

Syöttölujuusalue: 379–552 MPa (tyypillinen API-määrittelyalue)

Hallitsevat standardit

API Spec 5CT (uusin painos) – kotelon ja letkun standardi

API Spec 5B – Kierteitys, mittaus ja kierteiden tarkastus

Tuotespesifikaatiotasot

PSL1

PSL2

⚠️ Huomautus: API 5CT ei määrittele PSL3:a.

Tuotetyypit

Koteloputki

Putkiputki

Valmistustyypit

Seamless (SMLS) – ensisijainen tuotantomenetelmä

Hitsattu (ERW/HFW) – rajoitettu käyttö riippuu valmistajan kyvystä ja kokoalueesta



J55 kotelon letkun mitat

API 5CT J55 kotelon mitat taulukko
OD (tuumaa)	WT (mm)	Paino (lb/ft)
4-1/2″	5.21	9.5
4-1/2″	5.69	10.5
4-1/2″	6.35	11.6
4-1/2″	7.37	13.5
4-1/2″	8.56	15.1
5″	5.59	11.5
5″	6.43	13
5″	7.52	15
5″	9.19	18
5″	11.1	21.4
5-1/2″	6.2	14
5-1/2″	6.98	15.5
5-1/2″	7.72	17
5-1/2″	9.17	20
5-1/2″	10.54	23
6-5/8″	7.32	20
6-5/8″	8.94	24
6-5/8″	10.59	28
6-5/8″	12.06	32
7″	5.87	17
7″	6.91	20
7″	8.05	23
7″	9.19	26
7″	10.36	29
7″	11.51	32
7″	12.65	35
7″	13.72	38
7-5/8″	7.62	24
7-5/8″	8.33	26.4
7-5/8″	9.52	29.7
7-5/8″	10.92	33.7
7-5/8″	12.7	39
7-5/8″	14.27	42.8
7-5/8″	15.88	47.1
8-5/8″	6.71	24
8-5/8″	7.72	28
8-5/8″	8.94	32
8-5/8″	10.16	36
8-5/8″	11.43	40
8-5/8″	12.7	44
8-5/8″	14.15	49
9-5/8″	7.92	32.3
9-5/8″	8.94	36
9-5/8″	10.03	40
9-5/8″	11.05	43.5
9-5/8″	11.99	47
9-5/8″	13.84	53.5
9-5/8″	15.11	58.4
10-3/4″	7.09	32.75
10-3/4″	8.89	40.5
10-3/4″	10.16	45.5
10-3/4″	11.43	51
10-3/4″	12.57	55.5
10-3/4″	13.84	60.7
10-3/4″	15.11	65.7
13-3/8″	8.38	48
13-3/8″	9.65	54.5
13-3/8″	10.92	61
13-3/8″	12.19	68
13-3/8″	13.06	72



API 5CT J55 -letkun mitat taulukko
OD (tuumaa)	Paino (lb/ft)	WT (mm)
1.9″	2.75	3.18
2-3/8″	4.7	3.18
2-3/8″	5.95	4.85
2-7/8″	6.4	4.83
2-7/8″	6.5	5.51
2-7/8″	7.9	6.45
3-1/2″	9.2	5.74
3-1/2″	10.3	6.35
4″	11	6.02
4-1/2″	12.6	6.52
4-1/2″	12.75	6.88



Toleranssivaatimukset

Seinän paksuuden toleranssi: ±12,5 % (API-standardi)

Pintavirherajat: hallinnassa API-hyväksyntäkriteerien mukaan



Lanka- ja loppuviimeistelytyypit

Putken pään viimeistely

NU (ei{0}}ärtynyt)

EU (ulkoinen järkytys)

IJ (integraalinen nivel)

Kotelon kierretyypit

STC (lyhyt pyöreä lanka)

LTC (pitkä pyöreä lanka)

BTC (Buttress Thread)

Premium-omistetut yhteydet (projektikohtainen-)

⚠️ Huomaa: "E=Extreme Premium Thread" ei ole API-määritetty koodi.

Lähetä OD, paksuus ja syvyys - suosittelemme oikeaa laatua 24 tunnin sisällä.



API 5CT J55 -putken kemiallinen koostumus

J55 on vähähiilinen teräslaatu, jossa ei ole pakollisia seosaineita, kuten Cr, Ni tai Mo.

Luokka	C	Si	Mn	P	S	Cr	Ni	Cu	Mo
API 5CT J55	0.34-0.39	Valmistajan ohjaama (ei kiinteää API-maksimia)	1.25-1.50	Pienempi tai yhtä suuri kuin 0,030 %	Pienempi tai yhtä suuri kuin 0,030 %	0.15	0.20	0.20	/



API 5CT J55 -putken mekaaninen ominaisuus

Teräsluokka	Tuottovoima (Mpa)	Vetolujuus (Mpa)	Kokonaisvenymä kuormitettuna %
API 5CT J55	379-552 (55 ksi nimellinen)	Suurempi tai yhtä suuri kuin 517 (75 ksi)	0.5



Vertailu: API 5CT J55 vs K55

Tuote	J55	K55
Tuottovoima	379–552 MPa	379–552 MPa
Minimaalinen vetolujuus	Suurempi tai yhtä suuri kuin 517 MPa	Suurempi tai yhtä suuri kuin 655 MPa
Pidentymä	Suurempi tai yhtä suuri kuin 19 %	Suurempi tai yhtä suuri kuin 15 %
Tyypillinen käyttö	Halvat{0}}matalat kaivot	Vahvemmat matalat kaivot
Värimerkintä	Vihreä bändi	Vihreä nauha (vaihtoehtomerkintöjä saattaa olla)



API 5CT J55 koteloputki



API 5CT J55 -kotelon putkiprosessi

Pyöreän putken -- putken tarkastus - NDTinspection MPI -- Pään kierre -- Kierteen tarkastus -- Kytkimen kierretarkastus -- NDT tarkastus MP1 ( kytkentä) -- Fosfatointi (kytkentää varten) - Kytkimen tehotesti -- Hydrauli- ja suojaustesti --Pituuden ja painon mittaus -- Väritunnistus - Merkintä --Pakkaaminen - Varastointi























































Lämpökäsittely ja PSL-erot

PSL1

Lämpökäsittely: määräytyy valmistajan prosessin mukaan (ei pakollinen täyspitkä{0}}normalisointi)

Tarkastus: perusmitta- ja silmämääräinen tarkastus

NDT: ei pakollinen koko kehon{0}}ultraäänitestaus



PSL2

PSL2 vaatii korkeamman laadunvalvonnan:

Pakollinen lämpökäsittely (esim. normalisointi tai karkaisu ja karkaisu myllyprosessista riippuen)

Pakollinen -tuhoamaton testaus (NDT)

Mekaanisen iskun testauksen vaatimukset (esim. Charpy V{2}}lovi soveltuvin osin)

Tiukka jäljitettävyys ja tarkastusdokumentaatio



API värimerkintäjärjestelmä J55:lle

Kentän tunnistamiseen käytetään värimerkintää.

J55-letku: vihreä nauhamerkintä (alan standardikäytäntö)

J55-kotelo: vihreä nauhamerkintä kytkimen tunnistemerkinnöillä

⚠️ Huomautus: Tarkat kaistakokoonpanot voivat vaihdella hieman valmistajan mukaan, mutta niiden on noudatettava API-tunnistussääntöjä.



Tarkastus- ja testausvaatimukset

Kaikkien J55-koteloiden ja letkujen on läpäistävä seuraavat testit (PSL-tasosta riippuen):

Silmämääräinen tarkastus (pintaviat, halkeamat, saumat)

Mittatarkistus (ulko, leveys, pituus, suoruus)

Mekaaninen vetokoe (syötö, vetolujuus, venymä)

Kemiallisen koostumuksen analyysi (spektrometrinen testaus)

Hydrostaattinen painetesti

Tasoituskoe (hitsattu putki)

Taivutustesti (hitsatuille tuotteille, jos mahdollista)

NDT-testaus (UT / EMI / vuovuoto – PSL2 pakollinen)

Ajokoe (sisäisen välyksen tarkastus)



Sovelluksen laajuus ja palvelun rajoitukset

Sopivat sovellukset

Matalat öljy- ja kaasulähteet

Matalapaineiset{0}}tuotantokaivot

Vesikaivot

Geoterminen matala poraus

Paalutus- ja perustuspäällystyssovellukset



Sopimattomat sovellukset

Syvät kaivot korkealla paineella tai suurella romahduskuormalla

Happamat palveluympäristöt, jotka sisältävät H₂S:ää

Korkean lämpötilan-syövyttäviä muodostumia

⚠️ J55 ei ole suunniteltu happamiin palvelusovelluksiin.



API 5CT kotelon ja letkun sertifikaatti



API 5CT OCTG-putkitoimittaja



Gnee pipe osallistui NECC-näyttelyyn

​





OCTG-putkien asiakkaat



API OCTG -testi ja tarkastus

​



API 5CT OCTG Factory

Tarkista varastotilanne ja toimitusaika nyt



FAQ

Q1: Mikä standardi säätelee J55-koteloa ja putkia?

API Spec 5CT (uusin painos) yhdessä API Spec 5B:n kanssa kierteitykseen ja mittaukseen.



Q2: Voidaanko J55:tä käyttää sekä koteloon että letkuun?

Kyllä. J55:tä käytetään sekä koteloon että putkiin koosta ja kaivon suunnitteluvaatimuksista riippuen.



Q3: Mitä eroa on PSL1:llä ja PSL2:lla?

PSL1:llä on perusvalmistus- ja tarkastusvaatimukset. PSL2 vaatii tiukempaa testausta, mukaan lukien pakollinen NDT ja ylimääräinen mekaaninen testaus.



Q4: Sopiiko J55 happamaan palveluun (H₂S)?

Nro J55 ei ole suunniteltu happamiin palveluympäristöihin. Happamassa palvelussa tulee käyttää laatuja, kuten L80, T95 tai C90.



Q5: Mitä valmistustyyppejä on saatavilla?

Pääasiassa saumaton (SMLS). Hitsattua putkea voidaan käyttää rajoitetuissa suurissa{1}}halkaisijaisissa sovelluksissa valssin kapasiteetista riippuen.



K6: Miksi J55 on merkitty vihreäksi?

Vihreää värimerkintää käytetään API-käytännössä ryhmän 1 heikkolujuusluokkien, kuten J55 ja K55, tunnistamiseen kentän tunnistukseen.



Q7: Mikä on teräsputken painokaava?

Paino (kg/m) ≈ 0,02466 × (OD − WT) × WT



Q8: Mitä lankatyyppejä on saatavilla?

STC, LTC, BTC ja erilaiset omat premium-liitännät projektin vaatimuksista riippuen.



API 5CT J55 -putken tärkeimmät edut

Kustannustehokas -OCTG-ratkaisu matalille kaivoille

Hyvä hitsattavuus ja muovattavuus

Vakaa mekaaninen suorituskyky matalapaineisiin{0}}sovelluksiin

Globaalisti standardoitu API 5CT:n mukaan

Laaja saatavuus eri kotelo- ja putkikokoja varten
