Putkien liittimet

Laipat

Yleiset materiaalit

• ASTM A105 hiiliteräs
• ASTM A350 LF2 matalan lämpötilan hiiliteräs
• ASTM A182 F304/F304L ruostumaton teräs
• ASTM A182 F316/F316L ruostumaton teräs
• ASTM A182 seosteräslajit

Sovellettavat standardit

• ASME B16.5 (NPS 1/2"–24")
• ASME B16.47 Series A ja B (NPS 26"–60")

Laippatyypit

● Hitsauskaulalaipat (WN)

Hitsauskaulalaipoissa on pitkä kartiomainen napa, joka tarjoaa tasaisen jännityksen siirtymisen laipan ja putken välillä. Ne on suunniteltu täysin läpäiseviin päittäishitseihin, ja ne kestävät erinomaisesti painetta, lämpötilan vaihteluita ja syklistä kuormitusta.

Tyypilliset sovellukset:Öljy- ja kaasuputket, jalostamot, voimalaitokset ja muut kriittiset palvelut, jotka vaativat maksimaalista luotettavuutta.

● Slip-On laipat (SO)

Slip-on laipat asennetaan liu'uttamalla laippa putken päälle ja kiinnittämällä se saumoilla sekä sisä- että ulkopuolelta. Ne tarjoavat helpomman kohdistuksen ja alhaisemmat asennuskustannukset kuin hitsauskaulalaipat.

Tyypilliset sovellukset:Vedenkäsittely, kunnallisjärjestelmät, palontorjunta ja keskipaineiset teollisuusputket.

Yleiset arvosanat:ASME-luokka 150, 300 ja 600; suurempia kokoja on saatavana ASME B16.5 ja ASME B16.47 mukaisesti.

● Sokkolaipat (BL)

Umpilaipoissa ei ole reikäaukkoa, ja niitä käytetään putkijärjestelmien, paineastioiden ja laitesuuttimien päiden tiivistämiseen. Ne helpottavat myös painetestausta, huoltoeristystä ja järjestelmän tulevaa laajentamista.

Tyypilliset sovellukset:Putkilinjojen seisokit, hydrostaattiset testaukset ja laitteiden eristäminen.

● Muhvihitsauslaipat (SW)

Muhvihitsauslaipat on suunniteltu upotetulla hylsyllä, johon putki työnnetään ennen kuin se kiinnitetään ulkoisella saumahitsauksella. Ne tarjoavat vahvoja, vuotamattomia liitoksia halkaisijaltaan pienille putkijärjestelmille.

Tyypilliset sovellukset:Korkeapaineiset pieniporaiset putkistot, höyrylinjat ja instrumentointijärjestelmät.

Tyypillinen kokoalue:NPS 1/2"–2".

● Kierrelaipat (THD)

Kierrelaipat sisältävät kartiomaiset sisäkierteet, joiden avulla ne voidaan ruuvata suoraan vastaaviin kierreputkiin ilman hitsausta. Ne ovat erityisen hyödyllisiä, kun hitsaus on epäkäytännöllistä tai ei-toivottua.

Tyypilliset sovellukset:Matalapainepalvelut, vaara-alueet ja väliaikaiset asennukset.

Tyypillinen kokoalue:NPS 1/2"–4".

● Kiertoliitoslaipat (LJ)

Kierrosliitoslaippoja käytetään yhdessä päiden kanssa. Takin pää on hitsattu putkeen, kun taas laippa pysyy vapaasti pyörimässä, mikä mahdollistaa helpon pulttien kohdistamisen ja yksinkertaistetun purkamisen.

Tyypilliset sovellukset:Toistuvaa huoltoa, tarkastusta tai purkamista vaativat järjestelmät, erityisesti kun käytetään kalliita seosmateriaaleja.

Putken laipan pintakäsittely

CarbonSteel-laipan pinta voi olla sähkösinkitty, kevyesti öljytty ja mustamaalattu.
Ruostumattomasta teräksestä valmistetun laipan pintaan voidaan tehdä värivalkaisukäsittely, peilikirkas pintakäsittely ja pinnan varjostus.

Laipan tekniset tiedot

Paineluokitukset

• Luokka 150
• Luokka 300
• Luokka 600
• Luokka 900
• Luokka 1500
• Luokka 2500

Kyynärpäät

Kyynärpäät ovat liittimiä, joita käytetään muuttamaan nesteen virtauksen suuntaa putkistossa.

Luokitus

Pitkäsäteisten kyynärpäiden keskilinjan säde on1.5Dja ovat yleisimmin käytetty tyyppi. Lyhyen säteen kyynärpäillä on säde1.0Dja ne valitaan yleensä, kun asennustila on rajallinen.

Kyynärpään tekniset tiedot

Valmistusmenetelmät

• Saumattomat kyynärpäät: tyypillisesti 1/2"–24"
• Hitsatut kyynärpäät: tyypillisesti 24"–72"

Pintakäsittelyt

• Ruosteenestoöljy
• Musta lakkapinnoite
• Kuumasinkitys

T-paidat

T-paidat ovat kolmisuuntaisia ​​liittimiä, joita käytetään nestevirtauksen jakamiseen tai yhdistämiseen.

Yhteystyypit

Butt Weld T-paita

Socket Weld Tee

Kierre T-paita

Kokoalue

1/2"–72"

Kiinnitetyissä putkilinjoissa käytetään yleisesti putkia estäviä putkia pääsemästä haaraliitäntöihin.

Vähentimet

Supistimet yhdistävät halkaisijaltaan eri putkia säilyttäen samalla tasaiset virtausominaisuudet.

Tyypit

Eksentrinen supistimet

Tyypillisesti asennettu vaakaputkiin minimoidakseen ilmataskujen muodostumisen nestejärjestelmissä tai nesteen kerääntymisen kaasujärjestelmiin.

Samankeskiset supistimet

Käytetään pääasiassa pystysuorassa putkistossa tai missä putkilinjan keskilinjan ylläpitäminen on tärkeää.

Kokoalue

1/2"–80"

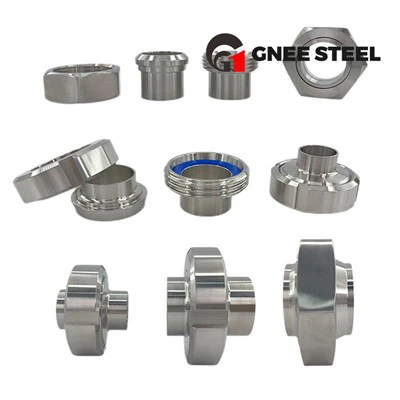

Muut yleiset putkiliittimet

Täydellisissä putkistojärjestelmissä käytetään myös:

• Putkien korkit
• Ristit
• Stub päättyy
• Kytkimet
• ammattiliitot
• Nännit
• Haarapisteet (Weldolet, Sockolet, Threadolet)
• Tiivisteet

Nämä liittimet vastaavat erilaisia ​​asennus-, huolto- ja käyttövaatimuksia.

Putkiliitosstandardit ja -luokka

Tee valmistusprosessi

Korkin valmistusprosessi

Kyynärpään valmistusprosessi

Reduktorin valmistusprosessi

Lämpökäsittely

Materiaalilaadusta ja projektin spesifikaatioista riippuen lämpökäsittelyprosessit voivat sisältää:

• Normalisoidaan
• Hehkutus
• Ratkaisun hehkutus
• Karkaisu ja karkaisu
• Stressiä lievittävä

Nämä käsittelyt parantavat mekaanisia ominaisuuksia ja varmistavat projektien vaatimustenmukaisuuden.

Kriittisten projektien, kuten ADNOC:n, Saudi Aramcon tai MA'ADENin, lämpökäsittelyvaatimusten on noudatettava tiukasti hyväksyttyjä menettelyjä.

Tarkastus ja testaus

Putkiliittimille tehdään tyypillisesti seuraavat tarkastukset ennen toimitusta:

• Positive Material Identification (PMI)
• Silmämääräinen tarkastus
• Mittatarkastus
• Kemiallisen koostumuksen analyysi
• Kovuustestaus
• Vaikutustestaus (jos määritetty)
• Ultraäänitestaus (UT)
• Magneettisten hiukkasten testaus (MT)
• Liquid Penetrant Testing (PT)
• Radiografinen testaus (RT)

Hydrostaattinen testaus suoritetaan yleensä, kun projektin spesifikaatiot tai ostajan vaatimukset sitä edellyttävät, sen sijaan, että se olisi pakollinen testi jokaiselle asennukselle.

GNEE Pipe on Kiinan ammattimainen yhden luukun toimitusketjun yritys teräsputkiliittimille.

K: Mikä on putkiliitin?

V: Putkiliitin on komponentti, jota käytetään putkijärjestelmien yhdistämiseen, suunnan muuttamiseen, haarautumiseen tai päättämiseen. Sitä käytetään putkistojen kokoamiseen ja nesteen tai kaasun virtauksen ohjaamiseen teollisuuden putkistojärjestelmissä, mukaan lukien öljy- ja kaasu-, petrokemian-, sähköntuotanto- ja vedenkäsittelysovellukset.

K: Mitkä ovat yleisimmät putkiliittimet?

V: Yleisimpiä putkiliittimiä ovat kulmakappaleet, T-liittimet, supistimet, liittimet, kannet ja laipat. Näitä liittimiä käytetään virtaussuunnan vaihtamiseen, erikokoisten putkien liittämiseen, haaroittamiseen tai putkenpäiden sulkemiseen teollisuusputkistojärjestelmissä.

K: Mitä materiaaleja on saatavilla putkiliittimiin?

V: Yleisiä materiaaleja ovat:

• Hiiliteräs (ASTM A234 WPB, WPC)
• Ruostumaton teräs (304, 316, 316L)
• Matalan lämpötilan teräs (ASTM A420)
• Seosteräs (P11, P22, P91)

K: Mihin laippaa käytetään?

V: Laippaa käytetään putkien, venttiilien, pumppujen ja muiden laitteiden yhdistämiseen turvallisen ja tiiviin putkiston muodostamiseksi. Se mahdollistaa myös putkiosien helpon kokoamisen, purkamisen ja huollon teollisissa sovelluksissa.

K: Mitkä ovat yleisiä laippatyyppejä?

V: Yleisimpiä laippatyyppejä ovat hitsauskaulalaipat, liukulaipat, umpilaipat, hylsyhitsauslaipat, kierrelaipat ja lantioliitoslaipat. Näitä laippatyyppejä käytetään laajalti putkistojärjestelmissä putkien, venttiilien ja laitteiden liittämiseen varmistaen samalla tiivistyksen eheys erilaisissa paine- ja käyttöolosuhteissa.

K: Mikä on eniten käytetty laipan koko?

V: Yleisimmin käytetyt laippakoot ovat 2 tuumaa - 24 tuumaa (DN50 - DN600), ja 2", 4", 6", 8" ja 12" ovat yleisimmin käytettyjä teollisuusputkistojärjestelmiä, kuten öljy- ja kaasu-, petrokemian- ja voimalaitoksissa.

K: Mikä on tee-putkiliittimet?

V: Putkiliittimet on T-muotoinen liitin, jota käytetään yhdistämään kolme putkiosaa, jolloin virtaus voidaan jakaa tai yhdistää 90 asteen haaraan. Sitä käytetään yleisesti putkijärjestelmissä neste- tai kaasuvirran jakamiseen tai keräämiseen.

K: Mitkä ovat kaksi päätyyppiä tee-osat?

V: T-liitosten kaksi päätyyppiä ovattasainen t-paita (suora t-paita)jasupistava t-paita (epätasainen tee). Samassa T-sarjassa on kaikki kolme saman halkaisijan omaavaa ulostuloa, kun taas supistimessa on yksi halkaisijaltaan pienempi haaroitus erikokoisten putkien yhdistämiseksi.

K: Mikä on vähennysventtiili?

V: Supistin on putkiliitin, jota käytetään yhdistämään kaksi halkaisijaltaan erilaista putkea, mikä mahdollistaa virtauskoon tasaisen muutoksen putkistossa. Sitä käytetään yleisesti pienentämään tai suurentamaan putkilinjan kokoa samalla kun säilytetään vakaa neste- tai kaasuvirtaus.

K: Miksi vähennyksiä käytetään?

V: Supistimet käytetään yhdistämään eri halkaisijaltaan olevia putkia ja varmistamaan virtauksen tasainen siirtyminen suurempien ja pienempien putkien välillä. Ne auttavat hallitsemaan virtausnopeutta, vähentämään painehäviöitä ja mukauttamaan putkistojärjestelmiä muuttuviin suunnittelu- tai prosessivaatimuksiin.

K: Mitkä ovat kahden tyyppiset supistimet?

V: Kahta päätyyppiä supistimet ovatsamankeskiset supistimetjaepäkeskiset supistimet.

Samankeskisiä supistuslaitteita käytetään, kun putken keskilinjat ovat kohdakkain, kun taas epäkeskisiä supistuslaitteita käytetään, kun tasaisen ylä- tai alapinnan ylläpitäminen on tarpeen ilmataskujen estämiseksi tai asianmukaisen tyhjennyksen varmistamiseksi.

K: Kuinka valita vähennysventtiili?

V: Harkitse supistimen valinnassa putken kokoa (NPS), paineluokitusta, materiaalien yhteensopivuutta ja virtausvaatimuksia. Käytä samankeskistä supistusta pystysuoraan tai tasapainotettuun virtausjärjestelmiin ja epäkeskistä supistusta vaakasuuntaisiin putkiin ilman tai nesteen kerääntymisen estämiseksi. Valinnan tulee myös noudattaa asiaankuuluvia standardeja, kuten ASME B16.9 ja järjestelmän käyttöehtoja.

K: Mitkä ovat kyynärpäätyypit?

V: Yleisimmät putken kulmakappaleet ovat45 asteen kyynärpäät, 90 asteen kyynärpäät ja 180 asteen kyynärpäät (palautustaivutukset). Niitä käytetään virtaussuunnan vaihtamiseen putkistojärjestelmissä, jolloin eri kulmat valitaan tilarajoitusten ja virtausvaatimusten perusteella.

K: Mitkä ovat neljä kyynärpäiden luokitusta?

V: Neljä yleisintä kyynärpäiden luokitusta ovat45 asteen kyynärpää, 90 asteen kyynärpää, 180 asteen kyynärpää (palautettu mutka) ja pitkä säde (LR) vs. lyhyen säteen (SR) kyynärpäät.

Niitä käytetään virtaussuunnan vaihtamiseen putkistojärjestelmissä samalla kun säädellään painehäviötä ja asennustilan tarvetta.

K: Mikä on teräskorkki?

V: Teräskorkki on putkiliitin, jota käytetään putkilinjan pään tiivistämiseen. Se on hitsattu putken päähän sulkemaan se pysyvästi tai väliaikaisesti, mikä estää nesteen tai kaasun virtauksen päätepisteen ulkopuolelle putkistojärjestelmissä.

K: Mihin putken korkki on tarkoitettu?

V: Putken korkkia käytetään putken pään sulkemiseen tai tiivistämiseen, mikä estää nesteen tai kaasun valumisen ulos. Se asennetaan yleensä putkijärjestelmiin putkilinjan päättämistä, painetestausta tai tulevaa laajentamista varten.

K: Mitkä ovat erityyppiset putken korkit?

V: Yleisimpiä putkisuojuksia ovat päittäishitsisuojukset (BW-korkit), kierretulpat ja hylsyhitsaustulpat. Niitä käytetään tiivistämään putkilinjan päät, estämään vuotoja ja suojaamaan putkia saastumiselta tai vaurioilta käytön tai varastoinnin aikana.

K: Mitä materiaaleja on saatavilla putkiliittimiin?

V: Yleisiä materiaaleja ovat:

• Hiiliteräs (ASTM A234 WPB, WPC)
• Ruostumaton teräs (304, 316, 316L)
• Matalan lämpötilan teräs (ASTM A420)
• Seosteräs (P11, P22, P91)

K: Mitä eroa on saumattomilla ja hitsatuilla putkiliittimillä?

V: Saumattomat liittimet on taottu yhdestä teräskappaleesta ja ne tarjoavat suuremman lujuuden ja paremman paineenkestävyyden. Hitsatut liittimet ovat kustannustehokkaita ja sopivat matalapaineisiin sovelluksiin.

K: Mitä eroa on taotuilla liitososilla ja valetuilla liitososilla?

V: Taotut liittimet ovat vahvempia ja niitä käytetään korkeapainejärjestelmissä. Valetut liittimet ovat taloudellisempia ja niitä käytetään matalapaineisiin tai ei-kriittisiin sovelluksiin.

K: Voidaanko putkiliittimiä käyttää korkean lämpötilan ja korkean paineen ympäristöissä?

V: Kyllä, mutta materiaalin valinta on kriittinen. Seosteräsliittimiä (kuten ASTM A234 WP11 / WP22 / WP91) suositellaan käytettäväksi korkeissa lämpötiloissa ja korkeapaineisissa käyttöolosuhteissa.

K: Kuinka varmistat laadunvalvonnan?

V: Laadunvarmistus sisältää:

• Raaka-aineiden kemiallinen analyysi
• Mittatarkastus
• Hydrostaattinen testaus
• NDT-testaus (UT, RT, MT)
• Kolmannen osapuolen tarkastus (SGS, BV, TUV)

K: Mikä on toimitusaikasi putkiliittimille?

V: Vakiokoot: 7–15 päivää
Joukkotilaukset tai räätälöidyt tuotteet: 20–40 päivää spesifikaatioista ja määrästä riippuen.

K: Mitä pakkausta käytät vientiin?

V: Käytämme merikelpoisia pakkauksia, mukaan lukien:

• Puiset kotelot
• Teräskehykset
• Muovikorkkien suojaus
• Vedenpitävä kääre pitkän matkan kuljetuksiin

K: Tarjoatko MTC- ja tarkastustodistuksia?

V: Kyllä. Tarjoamme:

• Mill Test Certificate (FI 10204 3.1 / 3.2)
• Materiaalitodistukset
• Kolmannen osapuolen tarkastusraportit pyynnöstä
