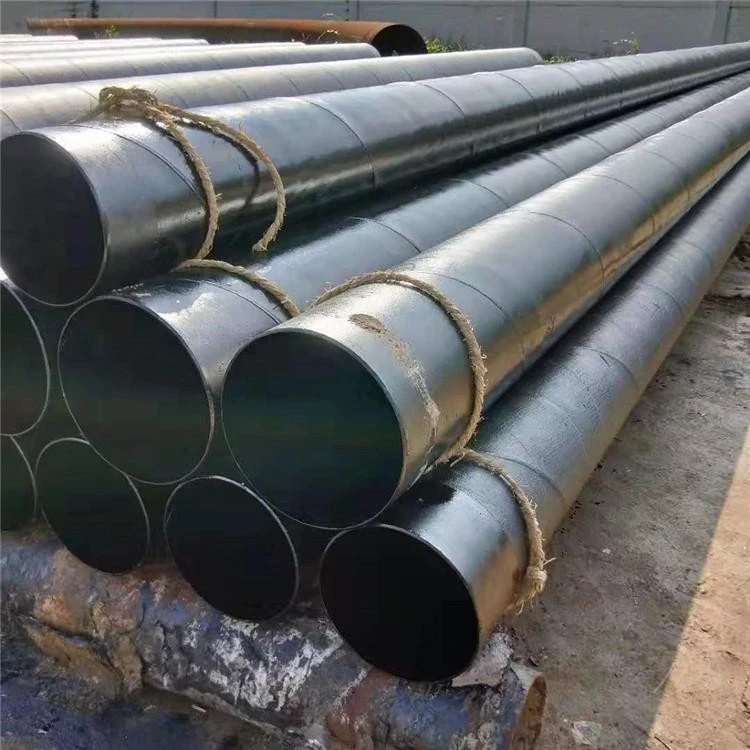

API 5L X70 PSL2 saumattomat putket
API 5L X70 PSL2 saumaton putki: tekniset tiedot, ominaisuudet ja sovellukset
API 5L X70 PSL2 saumaton putki(kutsutaan myös nimelläL485 putki) on korkean -suorituskyvyn teräslaatu, joka on suunniteltu korkeapaineiseen öljyn ja kaasun siirtoon. Yhtenä API 5L -spesifikaation lujimmista{3}}lujuuksista X70 tarjoaa 70 300 psi:n (485 MPa) vähimmäismyötölujuuden, mikä tarjoaa erinomaisen lujuus-/{10}}painosuhteen kriittiselle putkilinjainfrastruktuurille.
API 5L X70 PSL1 vs. PSL2: Tärkeimmät erot
X70-putkea hankittaessa on tärkeää ymmärtää tuotespesifikaatiotason 1 (PSL1) ja tason 2 (PSL2) välinen ero.
| Ominaisuus | X70 PSL1 | X70 PSL2 |
| Iskutesti | Ei pakollinen | Pakollinen (CVN-testi) |
| Kemia | Perusohjaus | Tiukat rajoitukset C:lle, S:lle, P:lle ja CEQ:lle |
| Jäljitettävyys | Ei pakollinen | Täysi jäljitettävyys pakollinen |
| Hitsattavuus | Vakio | Tehostettu (CEQ-rajoitusten vuoksi) |
| Saumaton tarjonta | Yleistä | Yleisin korkeapaineelle |
API 5L X70 PSL2 saumattoman putken kemiallinen koostumus
| Elementti | Suurin massaosuus (%) [lämpöanalyysi] |
| Hiili (C) | 0.24 |
| Mangaani (Mn) | 1.70 |
| Fosfori (P) | 0.025 |
| rikki (S) | 0.015 |
| Pii (Si) | 0.45 |
| Niobium (Nb) | 0,15 (huom. 1) |
| Vanadiini (V) | 0,15 (huom. 1) |
| Titaani (Ti) | 0,15 (huom. 1) |
| Hiiliekvivalentti (CEiiw) | 0,43 (huom. 2) |
| Hiiliekvivalentti (CEpcm ) | 0,25 (huom. 2) |
Luokan X70 (L485) mekaaniset ominaisuudet
| Omaisuus | Arvo (mittari - MPa) | Arvo (Imperial - psi) |
| Saantovoima (Rt0,5) | 485 ~ 635 | 70,300 ~ 92,100 |
| Vetolujuus (Rm) | 570 ~ 760 | 82,700 ~ 110,200 |
| Tuoton-/-vetolujuussuhde | Pienempi tai yhtä suuri kuin 0,93 | Pienempi tai yhtä suuri kuin 0,93 |
| Pidentymä (Af) | Kaavan mukaan (huomautus 1) | Kaavan mukaan |
Miksi valita saumaton X70 Gradelle?
Vaikka X70 voidaan valmistaa hitsattavana putkena (LSAW/HFW),saumaton X70 putkion suositeltava erityissovelluksissa:
Korkeampi paineluokitus:Ilman pitkittäistä hitsisaumaa putken runko on yhtenäisempi ja sopii paremmin äärimmäisiin sisäisiin paineisiin.
Luotettavuus syvällä merellä:Saumaton rakenne eliminoi hitsaus{0}}vikojen riskin merenalaisissa ympäristöissä.
Raskas seinämän paksuus:Saumattomat prosessit mahdollistavat paksummat seinät (SCH 80, SCH 160), joita usein tarvitaan lujissa X70-projekteissa.
Testit Referred API 5L X70 -putki
Hydrostaattinen testaus (pakollinen kaikille)
Jokainen API 5L X70 -putken pituus on testattava tehtaalla hydrostaattisesti.
Tavoite:Varmistaaksesi, että paineen alla ei ole vuotoja tai rakenteellisia vikoja.
Paine:Putki täytetään vedellä ja paineistetaan tasolle, joka jännittää putken noin 90 % myötölujuudesta vähintään 5-10 sekunnin ajan.
-Tuhoamaton testaus (NDT)
NDT-menetelmiä käytetään piilotettujen sisä- tai pintavirheiden etsimiseen putkea vahingoittamatta.
Ultraäänitestaus (UT):Ensisijainen NDT-menetelmä X70-putkille. Se skannaa hitsaussauman koko pituudelta ja putken päistä sisäisten vikojen varalta.
Radiografinen testaus (röntgen):Käytetään ensisijaisesti putkien päiden hitsisauman laadun tarkistamiseen tai UT:n löytämien "merkkien" tutkimiseen.
Magneettisten hiukkasten tarkastus (MPI):Käytetään putken päissä (viisteissä) mahdollisten pinnan halkeamien tai laminaattien havaitsemiseen.
Mitta- ja visuaalinen tarkastus
Silmämääräinen tarkastus:Etsitkö pintavikoja, kuten rupia, naarmuja tai syviä naarmuja.
Seinän paksuus ja halkaisija:Mitattu useista kohdista varmistaakseen, että ne ovat tiukkojen API 5L -toleranssien sisällä.
Viiteen tarkastus:Tarkista putken päät (yleensä 30 astetta +5 astetta /-0 astetta) sen varmistamiseksi, että ne ovat valmiita kenttähitsaukseen.
Hapan palvelun testaus (erikoistunut X70MS/QS:lle)
Jos X70-putki on tarkoitettu H2S-ympäristöihin (NACE MR0175), vaaditaan lisätestejä:
HIC (vety{0}}indusoitu halkeilu):Arvioi putken halkeilukestävyyden happamissa ympäristöissä.
SSC (sulfidistressikrakkaus):Testaa materiaalin pitkän{0}}kestävyyden rasituksessa H2S:n läsnä ollessa.
Kovuustesti:X70 Sour Servicessä kovuus on tyypillisesti rajattu22 HRC (250 HV10).
GNEE Pipe -prosessilinja
GNEE Pipe -testauslaitteet
GNEE Pipe -sertifikaatti
FAQ
Vastaako API 5L X70 ASTM A106:ta?
Ei. ASTM A106 on standardi korkean -lämpötilojen huoltoon paljon pienemmällä myötörajalla (luokka B on vain 35 000 psi). X70 on lähes kaksi kertaa vahvempi, ja se on suunniteltu erityisesti maasto- ja offshore-putkistoihin.
Voiko X70-putkea käyttää Sour Servicessä?
Kyllä, mutta sinun on määritettäväAPI 5L X70MS tai X70QS. Nämä putket kohtaavatNACE MR0175/ISO 15156erityisillä HIC- ja SSCC-testeillä.
Mitä hyötyä X70:stä on?X65?
X70 mahdollistaa seinämän paksuuden pienentämisen noin 7-10 % verrattuna X65:een samalla paineluokituksella. Tämä vähentää teräksen kokonaistonnia ja alentaa materiaali- ja kuljetuskustannuksia pitkän matkan projekteissa.
