API 5CT C90 -koteloletku
API 5CT C90on korkea{0}}luja, hallittu-tuottoinen teräslaji, joka on suunniteltu erityisestiHapan palvelu(rikkivetyä sisältävät ympäristöt,
H2S ). Se kuuluuRyhmä 2API 5CT -spesifikaatiosta.
C90 on rajoitettu tuottoluokkaSulfid Stress Cracking (SSC)säilyttäen samalla korkean vetolujuuden.
Klikkaa kysyäksesija saat C90-kotelon tekniset tiedot ilmaiseksi.
API 5CT C90 värikooditaulukko
Värikoodaus mahdollistaa putken laadun nopean tunnistamisen kaivopaikalla.
| Teräsluokka | Värinauha (putkirungossa) | Kytkimen väri |
| C90 (tyyppi 1) | Yksi violetti bändi | Koko kytkin maalattu violetiksi |
API 5CT C90 kemiallinen koostumustaulukko (massaosuus%)
C90 käyttää tyypillisesti aKromi-molybdeeni (Cr-Mo)seosrakenne varmistaa täydellisen{0}}paksuuden kovettumisen lämpökäsittelyn aikana, mikä on välttämätöntä SSC:n kestävyydelle.
| Elementti | Sisältö (%) |
| Hiili (C) | Vähemmän tai yhtä suuri kuin 0,35 % |
| Mangaani (Mn) | Vähemmän tai yhtä suuri kuin 1,20 % |
| Fosfori (P) | Pienempi tai yhtä suuri kuin 0,020 % |
| rikki (S) | Pienempi tai yhtä suuri kuin 0,005 % |
| Pii (Si) | Vähemmän tai yhtä suuri kuin 0,45 % |
| Kromi (Cr) | Vähemmän tai yhtä suuri kuin 1,50 % |
| Molybdeeni (Mo) | Vähemmän tai yhtä suuri kuin 0,85 % |
API 5CT C90 mekaanisten ominaisuuksien taulukko
C90:n myötöraja on tiukasti rajoitettu 15 000 psi:n ikkunaan, jotta materiaali ei olisi "liian kovaa", mikä lisäisi halkeiluriskiä happamissa ympäristöissä.
| Omaisuus | Yksiköt | Arvo |
| Tuottovoima (min) | psi (MPa) | 90,000 (621) |
| Tuottovoima (maks.) | psi (MPa) | 105,000 (724) |
| Vetolujuus (min) | psi (MPa) | 100,000 (689) |
| Maksimikovuus | HRC | Pienempi tai yhtä suuri kuin 25,4 |
| Pidentymä | % | Laskettu poikki{0}}leikkauksen perusteella |
API 5CT C90 -kokotaulukko (yleiset koot)
| Tyyppi | OD (tuumaa) | Ulkohalkaisija (mm) | Seinän paksuus (mm) |
| Letkut | 2-3/8" | 60.3 | 4.83 - 5.87 |
| Letkut | 2-7/8" | 73.0 | 5.51 - 7.01 |
| Putki/kotelo | 4-1/2" | 114.3 | 5.21 - 13.06 |
| Kotelo | 5-1/2" | 139.7 | 6.22 - 12.70 |
| Kotelo | 7" | 177.8 | 6.91 - 15.11 |
| Kotelo | 9-5/8" | 244.5 | 8.94 - 15.11 |
API 5CT C90 toleranssitaulukko
| Tuote | Toleranssi |
| Ulkohalkaisija (OD) | OD < 4-1/2": ±0,031"; OD suurempi tai yhtä suuri kuin 4-1/2": +1.00% / -0,50% |
| Seinän paksuus | -12.5% |
| Paino | Yksi nivel: +6.5 % / -3,5 % |
| Pituus | R1: 4.88-7.62m; R2: 7.62-10.36m; R3: >10.36m |
| Suoruus | < 0.2% of total pipe length |
Liitännät
API-yhteydet:
LTC (Long Thread Coupled):Yleinen kotelolle.
BTC (Buttress Thread Coupled):Käytetään raskaille kieleille ja korkealle jännitteelle.
EUE (External Upset End):Standardi putkille.
Premium-yhteydet:
hapan kaasukaivoissa,Premium-yhteydet(esim. VAM TOP, Tenaris Blue) ovat erittäin suositeltavia, koska ne tarjoavatmetalli---metallikaasu-tiiviit tiivisteet, estää myrkyllistä H2S vuodot, jotka standardi API-säikeet saattavat sallia.
Sovellukset
C90:tä käytetään erityisesti:
Hapan kaasulähteet:Missä rikkivety (H2S ) on läsnä säiliönesteissä.
Syvät kaivot happamissa olosuhteissa:Kun L80 ei riitä tukemaan lankapainoa, mutta C110 ei vaadita.
Kriittiset kaivot:Korkean{0}}paineen, korkean{1}}lämpötilan (HPHT) kaivot, joissa on ympäristön halkeiluvaara.
Testausvaatimukset
Koska C90:tä käytetään vaarallisissa H2S-ympäristöissä, se käy läpi laajemman testauksen kuin vakiolaatuja:
SSC-testaus (sulfidijännityskrakkaus):Pakollinen NACE TM0177 -testaus sen varmistamiseksi, että putki ei halkeile happamissa olosuhteissa.
Kovuuden vaihtelu:Tiukka testaus koko seinämän paksuudella varmistaaksesi, että mikään alue ei ylitä 25,4 HRC:tä.
Raekoko:Hienorakeisen rakenteen{0}}tarkistus.
NDT ({0}}tuhoamaton testaus):100 % ultraääni (UT) tai sähkömagneettinen (EMI) tarkastus.
Hydrostaattinen testi:Korkeapaine{0}}vuototestaus.
Tasoitustesti:Hitsatuille putkille (vaikka C90 on lähes aina saumaton).
API 5CT C90 OCTG Testauslaitteet

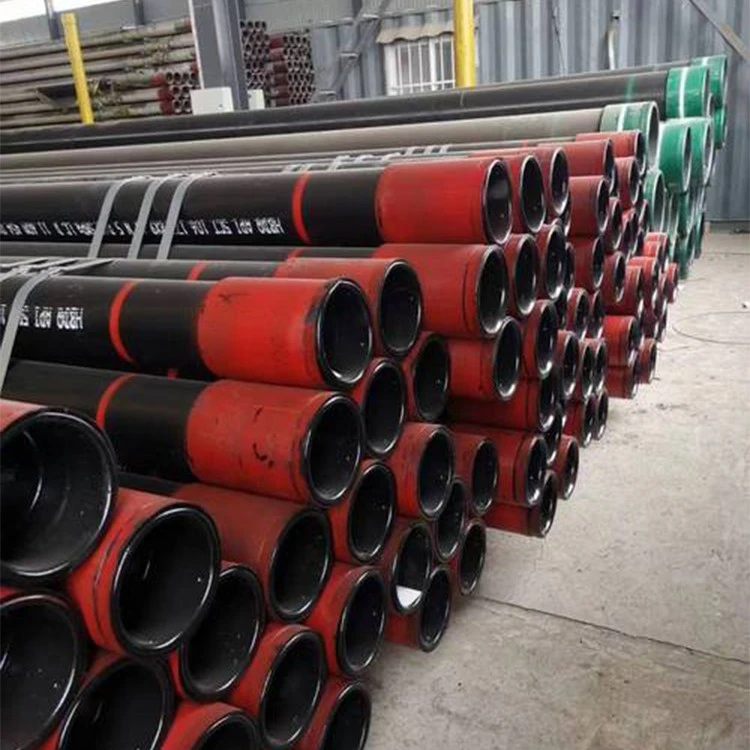

API 5CT C90 öljykaivoputken tehdas
API 5CT C90 kotelon ja letkun sertifikaatti
FAQ
Mitkä ovat API-letkujen laatuja?
API 5CT -standardin mukaisia putkien ensisijaisia teräslajeja ovat H40, J55, K55, N80, C75,L80, C90, T95, P110 ja Q125; nämä lajikkeet soveltuvat erilaisiin kaivoolosuhteisiin lujuuden, kemiallisen koostumuksen ja käyttöympäristön erojen perusteella.
Mikä on API 5CT:n ISO-vastine?
API 5CT:n ISO-vastaava standardi on ISO 11960. Tämän standardin koko nimi on *Öljy- ja maakaasuteollisuus - Teräsputket käytettäväksi kaivojen koteloina tai putkina*; se on olennaisesti yhdenmukainen API 5CT:n kanssa teknisten vaatimusten ja tuotespesifikaatioiden osalta, ja se on laajalti käytössä maailmanlaajuisesti helpottamaan kansainvälistä vastavuoroista tunnustamista.
